仪器基本信息

仪器固定资产编号

0038

仪器中文名称

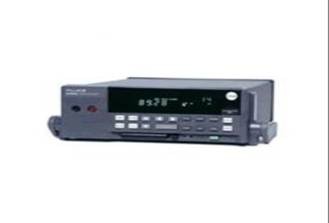

温度数据记录仪

仪器型号

2680

所属机构

汕头市质量计量监督检测所

厂   家

美国FLUKE

仪器英文名称（包含英文缩写）

The temperature data recorder

厂商国家或地区

美国

产地国家或地区

美国

技术指标

·通道容量：20到120路通道每机箱（6个模拟输入模块，每模块20路），每个机箱内有一个主报警器（开路集电极）

·通讯：10BaseT/100BaseT，TCP/IP，RJ45连接器，Cat 5

·测量速度(2680A-PAI)：

·低速：6 读数/秒（标称值）

·中速：41 (50 Hz), 48 (60 Hz) 读数/秒（标称值）

·快速：143读数/秒（VAC标称值）；140读数/秒（300Ω量程）；37读数/秒（3MΩ量程)

·测量速度(2680A-FAI)：

·慢速：45 (50 Hz), 54 (60 Hz) 读数/秒（标称值）

·中速：200 读数/秒（标称值）

·快速：1000读数/秒，标称值(5读数/秒－VAC标称值；370读数/秒－300Ω量程；44 读数/秒－3 MΩ量程)

·模数转换器：2680A-PAI:18 bit，多斜率型；2680A-FAI:16 bit，多斜率型

·共模抑制比：

·2680A-PAI：AC: > 120 dB (50/60 Hz, + 0.1 % max 1 kΩ source imbalance) DC: > 120 dB

·2680A-FAI:AC: > 100 dB (50/60 Hz, + 0.1 % max 1 kΩ source imbalance) DC: > 100 dB

·常模抑制比：50 dB @ 50/60 Hz, ± 0.1 %

·最大共模电压：

·2680A-PAI:300 V DC 或 v AC rms (通道1、11); 150 V dc 或V ac rms (所有其它通道)

·2680A-FAI:50 V dc 或 30 V ac rms (所有通道)

·数字输入/输出：20 (2680A-DIO)

·门限：1.4 V；磁滞：500 mV

·最大输入：+30V, min –4 V; non-isolated Logical “zero” output:

·逻辑“零”输出：0.8 V 最大|输出 = -1.0 mA (1 LSTTL 等效负载)；1.8 V 最大|输出 = -20 mA；3.25 V 最大|输出 = -50 mA；输出电压取决于外接负载；3.8 V 最小|输出 = 0.05 mA

·继电器 (2680A-DIO)：类型：C型，DPST；电流：1 amp, 非感性

·动作时间：75 ms

·报警关联(2680A-DIO)：每一数字I/O均可以被指派为数字输入、状态输出或报警输出（和任意一个通道或几个通道相关联）

·触发输入：最小脉冲：5 µs；最小延迟：100 ms；输入“高”：最小2.0 V，最大7.0 V

输入“低”：最小-0.6 V，最大0.8 V，非隔离，触点闭合，TTL兼容

·时钟：精确至1分钟/月范围之内， 0 °C 至 50 °C

·电能，电池寿命：100 至 240 V 交流，50 或60 Hz 最大100 VA 或 9 到 45 V 直流 (最大50 W – 使用全部插槽 +存储卡) (如果同时加了两种电源，将使用其中具有较大值的交流或直流电源)，120 V 的交流电压相当于大约14.5 V的直流电压。

功能及特点

·每机箱20到120个通用模拟输入通道。

·系统可达2,000个通道以上 2686A为独立的数据记录器。

·使用具有10BaseT/100BaseT以太网接口的2680A，可以组成可升级的LAN系统。

· 两种通用输入模块：高隔离的精密模块或快速的扫描模块，具有16到18bit的分辨率。

·使用2680A-FAI模块，可达3,000通道每秒每机箱的吞吐量 出众的热电偶测量精度（J、K、R、S、T、N、I、U、C、B）。

·20路数字I/O和8个C型1安培继电器输出模块用于设备的直接控制高达300V的输入隔离。

·1600V的瞬态过压保护（2680A-PAI）通用输入条件，适用于任意输入、任意通道、任意组合（直流和交流电压、欧姆、频率、热电偶、热敏电阻或电流）。

·ATA闪存卡用于独立工作－从16 MB到1 GB（仅限于2686A）。

·可使用多种电源：100到240 V和9到45 V直流电源，包括Fluke DAQ软件。
