仪器基本信息

仪器固定资产编号

0034

仪器中文名称

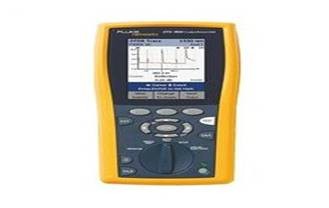

电缆测试仪

仪器型号

DTX-1800 AP

所属机构

汕头市质量计量监督检测所

厂   家

美国FLUKE

仪器英文名称（包含英文缩写）

The cable tester

厂商国家或地区

美国

产地国家或地区

美国

技术指标

·电缆类型：标准的链路接口适配器 LAN网用屏蔽和非屏蔽双绞线（STP，FTP，SSTP和UTP）：TIA 3类、4类、5类、超5类和6类：100Ω

·ISO/IEC C 级和 D 级：100Ω和120Ω

·ISO/ IEC E 级，100W ISO/ IEC F 级，100Ω

·久链路适配器插头类型和寿命：屏蔽和非屏蔽双绞线，TIA 3类、4类、5类、超5类和6类，以及ISO/IEC C级、D级和E级永久链路。

·通道适配器插头类型和寿命：屏蔽和非屏蔽双绞线，TIA 3类、4类、5类、超5类和6类，以及ISO/IEC C级、D级和E级通道。

测试标准
·IA/EIA-568B标准： 3类和超5类
·IA TSB-95标准：5类（1000BASE-T）
·IA/EIA-568B.2-1标准：6类（TIA/EIA-568B.2附录1）

·ISO/IEC 11801标准：C级、D级和E级

·ISO/IEC 11801标准：F级EN 50173标准：C级、D级和E级

·EN 50173标准：F级ANSI TP-PMD，0BASE5，10BASE2，10BASE-T，100BASE-TX，1000BASE-TIEEE 802.5 （屏蔽线，IBM 1型，150W）令牌环。

·4Mbps和16Mbps自动测试速度

·自动测试时间：12秒或更少

·完整的双向 ISO/IEC F 级链路自动测试时间：32秒

·支持的测试参数：接线图、长度、传输时延、时延偏离、支流环路电阻、插入损耗（衰减）、回波损耗，远端回波损耗、近端串扰、远端近端串扰、衰减串扰比，远端衰减串扰比、综合等效远端串扰，远端综合等效远端串扰、综合近端串扰，远端综合近端串扰、综合衰减串扰比、远端综合衰减串扰比。

功能及特点

·在 9 秒内完成 Cat 6 自动测试，比DSP4000，DSP4300快三倍。

·过 UL 独立验证是否符合 ISO IV 级和建议的 TIA IIIe 级准确性要求。

·光纤模块只需按一下按钮即可在铜缆和光纤之间切换。

·使用 LinkWare 报告软件分析测试结果并创建专业的测试报告。

·以福禄克 DTX 光纤模块执行基本光纤认证，速度可提高五倍。

·以福禄克 DTX OTDR 执行高级光纤认证。
