仪器基本信息

仪器固定资产编号

0071

仪器中文名称

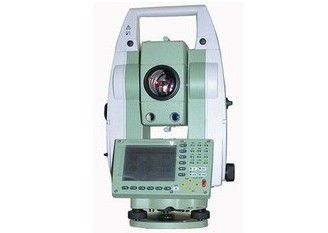

全站仪

仪器型号

TCRA1202

所属机构

汕头市质量计量监督检测所

厂   家

瑞士徕卡

仪器英文名称（包含英文缩写）

Total station

厂商国家或地区

瑞士

产地国家或地区

瑞士

技术指标

·角度测量：

·精度（ISO 17123-3）Hz, V：2"；最小显示单位0.1"；测量原理：对径绝对式连续测量

补偿器：方式：竖轴中心电子双轴补偿器；补偿范围：4'；设置精度：0.5"

·距离测量（IR）：

·精度（ISO17123-3）：标准模式/测量时间：2mm+2ppm / 1.5秒；快速模式/测量时间

5mm+2ppm / 0.8秒；跟踪模式/测量时间：5mm+2ppm / <0.15秒；最小显示单位：0.1 m

·测程（大气：一般/好）：圆棱镜（GPR1）：3000 m / 3500 m；360°棱镜（GRZ4）：1500 m / 2000 m；小棱镜（GMP101）：1200 m / 2000 m；反射片（60mm×60mm）：250 m；最小测程：1.5 m；测量原理：相位法测量（同轴不可见红外光）

·PinPoint R100/R300无棱镜测距（RL）：

·精度/测量时间（标准偏差，ISO17123-4）（目标在阴影中，阴天）：

无棱镜 < 500 m：3 mm + 2 ppm / 一般为3-6秒，最大16秒

无棱镜 > 500 m：5 mm + 2 ppm / 一般为3-6秒，最大16秒

长测程（LO）：5 mm + 2 ppm / 一般为3-6秒，最大16秒

·测程（大气：一般/好）：

·PinPoint R100：170 m / >170 m （柯达灰板：90%反射率）

·PinPoint R300：500 m / >500 m （柯达灰板：90%反射率）

·最短测程：1.5 m；圆棱镜长测程：7500 m / >10000 m

·光斑尺寸：20 m 处：约7 mm ×14 mm，100 m 处：约12 mm ×40 mm

·测量原理：PinPoint R100：相位法测量（同轴可见红色激光）

PinPoint R300：系统分析（同轴可见红色激光）

·自动目标识别与照准（ATR）：

·精度/测量时间：< 2 mm / 3-4秒

·ATR/LOCK 测程（一般大气条件）：圆棱镜（GPR1）：1000 m / 800 m；360°棱镜（GRZ4）：600 m / 500 m；小棱镜（GMP101）：500 m / 400 m：反射片（60mm×60mm）55 m；最短测量距离：1.5 m / 5 m

·最大速度（LOCK模式）：切向（标准测距模式）：在100 m处: 25 m /秒，在20 m处: 5 m /秒；径向（跟踪测距模式）：4 m /秒

功能及特点

·在全站仪的操作方式中首次实现多语种切换，无需重装操作系统，就可方便地把英文显示转换为中文显示。

·高可靠的实时操作系统RTOS，独树一帜的图形化显示界面，仪器操作直观易学。

·新型PinPoint无棱镜测量技术，具有抗干扰目标的能力，确保测量成果的可靠，无棱镜测程可达500m以上，单圆棱镜测程更是高达10000 m。

·可见指示激光和测距激光为同一光束的无棱镜测量方式，光斑小，所见即所得，对拐点、边缘等特征位置的测量凸现其无比的优越性。

·ATR的CCD频率成倍提高，并且抗干扰光的能力确保测量成果准确、可靠。

·PowerSearch超级搜索功能的智能设置，进一步提高了目标识别与跟踪的性能与效率。

·通过系统集成和可上载方式，向用户开放了更多（约12个）的应用测量程序。

·内置调制解调器的RX1200镜站无线遥控设备，可构成最简洁的单人操作系统。
